Сборка компьютера

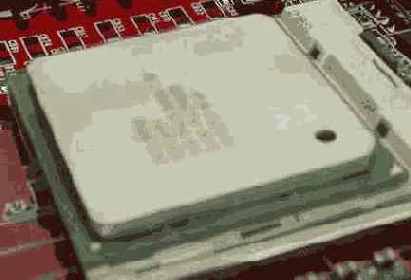

Иллюстрация 5. Пентиум 4 в комплектации ОЕМ.



Иллюстрация 5. Пентиум 4 в комплектации ОЕМ.



Пентиум 4 в поставке OEM, 23КБ

Прямоугольник в центре процессора (Рисунок 4) и есть сам кристалл, который греется во время работы и который нужно охлаждать. На 3-м Пентиуме кристалл не закрыт крышкой (Рисунок 4), в отличие от 4-го (Рисунок 5). Отсутствие крышки, с одной стороны, уменьшает количество переходов (кристалл - кулер), что улучшает теплоотвод, но, с другой стороны, не защищенный кристалл может быть сколот (и процессор выйдет из строя) во время установки кулера. Это случается не часто, но, все-таки, бывает. Кристалл 4-го Пентиума закрыт защитной крышкой (Рисунок 5). Это решает проблему сколов, но добавляет еще один переход (кристалл - крышка - кулер), что несколько ухудшает теплоотвод.

Итак, для чего же нужен термоинтерфейс?

Любая поверхность имеет неровности. Царапины могут быть настролько малы, что глазом их не видно, но тепловой контакт между кристаллом и подошвой кулера ухудшается. Термоинтерфейс используется как раз для заполнения таких микроцарапин и улучшает отвод тепла от кристалла.

Идеальная ситуация - полированная подошва кулера. В этом случае, царапины на подошве отсутствуют и площадь прилегания кулера к кристаллу будет максимальной. Казалось бы, что в этой ситуации можно не использовать термоинтерфейс, но это не так. Лучше, все-таки, не рисковать, а нанести тонкий слой пасты на кристалл. Со временем, прижимная сила пружины крепления кулера, выдавит излишки пасты и кулер будет иметь максимальную площадь соприкосновения с кристаллом.

Покупая кулер отдельно от процессора вы, вероятно, приобретете не только кулер, но и термопасту. Многие производители комплектуют свои кулеры вполне качественной термопастой, которая не уступает нашим аналогам (КПТ-8, АЛСИЛ). Если в комплект приобретенного кулера не входит паста, то купите ее отдельно. Цена тюбика или шприца около полутора долларов (паста Titan Silver), а хватает его на несколько установок кулера.

Внешний вид тюбика и шприца с пастой показан на фото ниже.
