Сборка компьютера

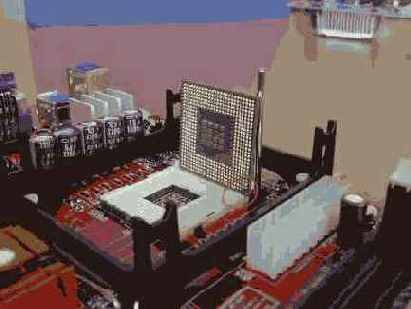

Иллюстрация 3. Сокет и Пентиум 4.



Иллюстрация 3. Сокет и Пентиум 4.



Процессор и сокет, 4-й пень, 48КБ

На рисунках 2 и 3, для примера, приведены два процессора и сокета (3-й и 4-й Пни). Красным на сокете и процессоре отмечены углы, в которых отсутствует отверстие и вывод, соответственно. Для установки процессора эти углы нужно совместить, как показано на фото. Это и есть защита от неправильного позиционирования процессора при установке. Совместите углы, положите процессор на сокет. Проверьте, что ноги процессора совпадают с отверстиями сокета. Если все сделано правильно, то процессор должен практически провалиться ногами в отверстия сокета. Если этого не произошло, то проверьте, правильно ли сориентирован процессор и полностью ли открыт сокет (рычаг поднят до упора вверх). Проверьте, что процессор плотно лег на сокет и между ними нет щелей. После того, как процессор вставлен, верните рычаг сокета в исходное положение, т.е. вниз, до защелкивания его за выступ на корпусе сокета (см. Рисунок 4, защелка обведена красным). Рычаг должен идти вниз с некоторым усилием, т.к. ноги процессора в этот момент зажимаются в сокете. После того, как рычаг подошел вплотную к защелке, отведите его немного в сторону (на доли миллиметра), а затем заведите за защелку. Правильно установленный процессор в закрытом сокете показан на рисунке 4.
